前言

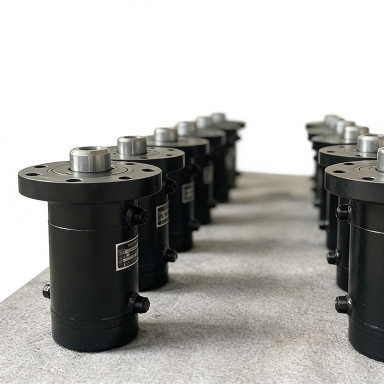

非標油缸區別于標準化量產油缸，每一款都要適配專屬設備機架、鉸接孔、油路接口與安裝空間，尺寸公差一旦失控，到貨后極易出現裝不上、活塞桿偏載、油管錯位、行程不足等裝機故障，返工改件、往返換貨會(huì )耽誤整條產線進度。深耕非標油缸定制研發的洛陽貝德克流體技術有限公司，常年對接礦山、工程機械、環衛設備、自動化產線非標油缸訂單，經手數千起因公差管控疏漏導致的裝機失敗案例。今天從圖紙、加工、裝配、出廠檢測全流程拆解公差管控方法，從源頭杜絕油缸裝機適配難題。

一、公差失控引發的常見裝機失效問題

很多采購只關注油缸推力、缸徑行程，忽略圖紙公差標注，最終出現各類適配故障，洛陽貝德克流體技術有限公司整理四大高頻問題：

1. 安裝位尺寸偏差，油缸無法落位耳環孔中心距、法蘭安裝面、鉸軸長度公差超標，油缸卡進設備支架，銷軸穿不進安裝孔，強行裝配會(huì )造成機架扭曲、油缸單邊受力。

2. 同軸度公差超標，運行偏載拉傷部件活塞桿與缸筒同軸度不合格，裝機伸縮時持續晃動，導向套快速磨損、活塞桿鍍鉻層刮傷，密封頻繁漏油。

3. 油口螺紋、朝向公差出錯，管路無法對接油口高度、角度、螺紋規格公差未嚴格管控，油管長短不匹配，強行彎折管路會(huì )出現滲油、爆管隱患。

4. 行程、緩沖尺寸偏差，設備硬撞擊實際行程與圖紙公差差距過大，油缸完全伸出后活塞撞擊缸蓋，損壞緩沖結構，沖擊整機機架。

上述故障根源并非設備問題，而是油缸定制全流程公差管控缺失，只要建立標準化公差管控體系，就能完全規避。

二、第一步：圖紙階段鎖定公差標準，消除前期設計偏差

非標油缸公差管控的起點是圖紙確認，模糊標注、公差等級隨意設定，會(huì )給后續加工埋下隱患，洛陽貝德克流體技術有限公司有標準化圖紙審核流程：

1. 區分關鍵尺寸與普通尺寸，分級設定公差把安裝孔中心距、缸筒內徑、活塞桿外徑、油口位置、耳環同軸度劃為一級關鍵尺寸，采用高精度 IT7、IT8 公差；油缸外徑、筒體長度等外觀尺寸放寬公差等級，平衡加工成本與適配精度。

2. 完整標注形位公差，不省略同軸度、垂直度要求圖紙必須標注活塞桿直線度、缸筒端面垂直度、耳環孔同軸度。很多小廠家圖紙僅標注長寬尺寸，無幾何公差，加工后油缸整體傾斜，裝機必然偏載。

3. 圖紙雙向確認，同步溝通設備安裝基準技術工程師對接客戶時，同步收集設備機架尺寸、鉸接銷軸規格、管路布置方式，根據設備現有公差反向匹配油缸加工公差，避免兩者公差疊加超出裝配余量。洛陽貝德克流體技術有限公司所有非標訂單都會(huì )出具帶完整公差標注的加工圖紙，客戶確認簽字后再投產，杜絕口頭溝通產生的尺寸誤差。

三、第二步：零部件加工環節嚴控單件公差

油缸由缸筒、活塞桿、活塞、導向套、耳環端蓋多零件組成，單件公差超標會(huì )形成公差累積，洛陽貝德克流體技術有限公司對核心零部件設立獨立公差檢測標準：

1. 缸筒公差管控采用精密深孔鏜 + 高精度珩磨工藝，嚴格控制內孔圓度、圓柱度，端面與內孔垂直度嚴控極小誤差，杜絕缸筒兩端不同心，防止活塞運行卡滯。加工完成后逐根使用內徑量表檢測，不合格缸筒直接返廠重加工。

2. 活塞桿公差管控精磨、鍍鉻、鏡面拋光三道工序分段檢測外徑公差與直線度，超長活塞桿增加校直工序，保證全桿無彎曲，從根源避免裝機后活塞桿偏心晃動。

3. 安裝附件公差管控耳環、法蘭、鉸軸等安裝部件單獨工裝定位加工，耳環孔統一 H7 高精度公差，法蘭安裝平面做平面度檢測，保證油缸貼合設備基座無翹邊。

4. 密封槽精準加工密封槽寬度、深度公差嚴格鎖定，間隙過大容易擠壞密封件，間隙過小造成密封壓縮量不足、持續內泄，洛陽貝德克流體技術有限公司配套專用槽加工刀具，統一密封槽尺寸標準。

四、第三步：總成裝配管控綜合累積公差

單件全部達標，裝配工藝不當依然會(huì )放大整體公差，出現整機同軸度超差，洛陽貝德克流體技術有限公司無塵裝配車間執行三大管控規則：

1. 冷壓過盈裝配，避免熱加工變形導向套、端蓋與缸筒采用冷壓裝配，不使用高溫焊接強行固定，防止高溫導致缸筒、法蘭變形，破壞原有加工公差。

2. 裝配后同軸度整體檢測油缸完整裝配完畢，使用百分表檢測活塞桿全行程徑向跳動，一旦超出公差區間，拆解重新校正裝配，絕不流入下一道工序。

3. 緩沖、油口二次校正裝配完成后復測緩沖柱塞間隙、油口角度高度，修正裝配過程中輕微偏移，保證油路、緩沖結構尺寸和圖紙公差完全一致。

五、第四步：出廠模擬裝機檢測，提前排查適配隱患

這一步是避免現場裝機失敗的關鍵，多數廠家省略模擬檢測，等到客戶現場才發現尺寸問題。洛陽貝德克流體技術有限公司每根非標油缸出廠前，完成模擬裝配測試：

1. 尺寸全檢卡尺、百分表、三坐標測量?jì)x復核所有一級關鍵尺寸，出具檢測記錄，隨貨同步交付客戶。

2. 模擬設備裝配測試根據客戶設備安裝尺寸制作簡易工裝，將油缸放置工裝完成銷軸穿裝、法蘭貼合測試，模擬現場真實安裝流程，提前發現孔位不對、安裝干涉等問題。

3. 空載全行程運行測試全程伸縮活塞桿，觀察有無卡頓、晃動，驗證同軸度、行程公差是否達標，同時檢查油口對接順暢度。

六、行業定制非標油缸常見公差管控誤區

結合大量售后案例，總結客戶與小型廠家高頻踩坑點：

1. 誤區 1：圖紙只標基礎尺寸，不標注形位公差，加工僅管控長寬，忽略同軸度、垂直度；

2. 誤區 2：零部件單獨合格，不考慮公差累積，裝配后整體偏差超標；

3. 誤區 3：壓縮加工成本，降低缸筒、活塞桿加工精度，公差區間放大；

4. 誤區 4：省略出廠模擬裝配檢測，把尺寸適配風險全部轉移給客戶；

5. 誤區 5：定制溝通模糊，未確認設備原有安裝基準公差，油缸與設備公差疊加無法裝配。

七、洛陽貝德克流體技術有限公司完整公差管控體系優勢

針對非標油缸公差難把控、裝機易出錯的行業痛點，公司搭建全鏈條精度管控方案，適配各類特殊工況非標油缸：

1. 定制化公差方案設計工程師根據客戶設備精度要求分級定制公差標準，精密自動化設備采用超高精度公差，普通工程機械合理平衡精度與成本，不盲目統一公差標準。

2. 全工序實時檢測機制零部件加工、總成裝配、出廠測試三道檢測關卡，每道工序留存檢測數據，可全程追溯尺寸精度，出現偏差立即返工調整。

3. 非標配套技術服務下單階段免費協助客戶核對設備安裝尺寸，優化圖紙公差設計；發貨前提供完整尺寸檢測報告；如需現場裝機，技術人員可上門協助裝配校準，解決公差適配問題。

4. 一體式加工減少公差累積耳環、端蓋、缸體一體化鍛造加工，減少多零件拼接帶來的公差疊加，大幅提升整體裝配適配性。

結尾

非標油缸定制的核心難點在于公差統籌，單一零件精度達標遠遠不夠，圖紙、加工、裝配、出廠檢測全流程缺一不可。公差管控不到位帶來的換貨、停工、維修成本，遠高于前期高精度加工投入。如果需要適配各類專用設備、公差把控嚴謹、裝機零故障的非標液壓油缸，可選擇專業定制廠商洛陽貝德克流體技術有限公司，依托成熟的全流程公差管控體系，從設計到出廠層層把關，徹底規避油缸裝機匹配失敗問題，降低設備運維綜合成本。
